LK-FCAMPD erősített RF InGaAs fotodetektor
- Széles sávszélesség
- Beépített Bias-T
- O/E hibrid integrált
- Magas erősítés, alacsony zajszint, szélessáv
- SMA csatlakozó
- Alacsony sötétáram, magas jel-zaj arány
- Kis formafaktor.
termékleírás
Az LK-FCAMPD az optikai és elektronikus technológia fúziója, amely egy szélessávú InGaAs fotodiódát és egy alacsony zajszintű erősítőt integrál. Ez az eszköz érzékeny az 1000 és 1650 nm közötti hullámhosszokra az InGaAs PIN fotodiódájának köszönhetően, az alacsony zajszintű erősítő pedig 20 és 30 dB közötti RF erősítést biztosít.
Az LK-FCAMPD konfigurálható sávszélességet kínál, beleértve az 1 gigahertzes, 2.5 gigahertzes, valamint a testreszabható sávszélességeket maximum 5 gigahertzig. Az eszköz +5 voltos tápegységről működik, és szabványos FC (arcérintkezős) száloptikai csatlakozóval rendelkezik az optikai bemenethez. Az RF kimenetet egy SMA-kompatibilis csatlakozó könnyíti meg, amely impedanciával 50 ohmra van igazítva.
Az LK-FCAMPD könnyű, tömege kevesebb, mint 25 gramm, így alkalmas különféle hordozható és kompakt alkalmazásokhoz. Tanúsítvánnyal rendelkezik, hogy megfelel a veszélyes anyagok korlátozásáról szóló (RoHS) 2.0-s irányelvnek, jelezve elkötelezettségét a környezetvédelmi és biztonsági szabványok iránt.
Műszaki Adatok
| Tipikus és abszolút maximális besorolás | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Sym. | Typ | Értékelés | Egység |
| Tárolási hőmérséklet-tartomány | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Működési hőmérséklet tartomány | TC | 25 | -40 ～ +70 | ℃ |
| Előfeszített feszültség | VR | +5 | +4.75 ～ +5.25 | V |
| Optikai bemeneti teljesítmény | tű | 0 | +5 | dBm |
| Kiégett optikai teljesítmény | PB | - | +13 | dBm |
| Ólom forrasztási hőmérséklete | Tp | 280 (10 mp) | 330 (10 mp) | ℃ |
| Elektromos/optikai jellemzők (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Vizsgált paraméter | szim | Vizsgálati körülmények | Paraméterértékek | Egység | |||
| Hullámhossz-tartomány | λ | - | 1000 - 1650 | nm | |||
| Frekvenciatartomány | - | - | L - Band | S - Band | CM | - | |
| Kis jel sávszélesség | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 5 ~ | GHz | |
| Érzékenység | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF jelerősítés | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplitúdó laposság | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Kimeneti VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Telítettség optikai teljesítmény | Ps | VR = +5 V, λ = 1550 nm AC modulált |
+5 | dBm | |||
| Telítettség RF kimeneti teljesítmény | Pki | - | 15 | dBm | |||
| Sötét áram | ID | - | ≤ 10 | nA | |||
| Kimeneti impedancia | RL | - | 50 | Ω | |||

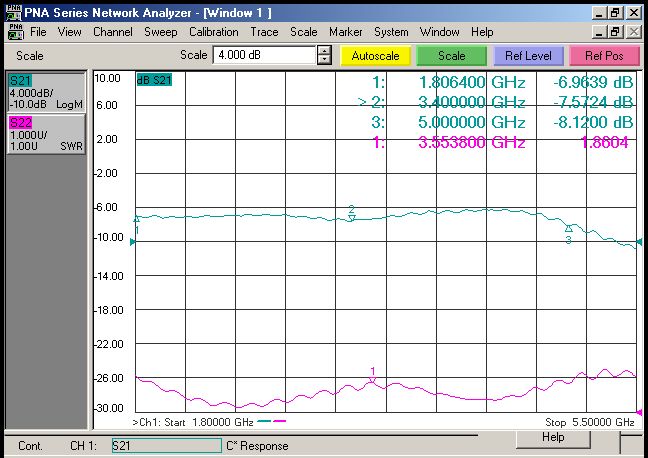

● Tipikus válaszgörbék
（ ábra. 1 L-sávos FCAMPD InGaAs fotodetektor frekvenciaválasz)
（ ábra. 2 S-sávos FCAMPD InGaAs fotodetektor frekvenciaválasz)
（ ábra. 3 C-sávos FCAMPD InGaAs fotodetektor frekvenciaválasz)
● Méret és csapok ( mértékegysége: mm [hüvelyk] )
Optikai csatlakozó: FC (arccal érintkező) száloptikai csatlakozó
RF csatlakozó: SMA
● Rendelési információk
1. lap:
| Kód | Analóg sávszélesség |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Testreszabás (≦ 5GHz) |
● Óvintézkedések
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatja az optoáramkörhöz.
Használaton kívül az RF interfészt és az optikai interfészt porvédő sapkával kell lefedni.
A megfelelő ESD-védelem szükséges a tárolás, a szállítás és a használat során.
Minden szabványos fotodetektorunk modulokká alakítható!
Alkalmazási területek
Radar információfeldolgozás
Elektronikai hadviselés
Antenna mérése
Száloptikai kommunikáció
Biztonság és felügyelet
