LK-AMPD-S nagy sebességű erősített mikrohullámú InGaAs fotodetektor
- Nagy sebesség, széles sávszélesség
- Beépített Bias-T
- O/E hibrid integrált
- Magas erősítés, alacsony zajszint, szélessáv
- Hermetikusan zárt, SMA csatlakozó
- Alacsony sötétáram, magas jel-zaj arány.
- Kis formafaktor.
termékleírás
Az LK-AMPD-S egy InGaAs fotodióda és egy alacsony zajszintű erősítő hibridje, 1000 és 1650 nm közötti széles optikai válaszra tervezve, és 15 dB RF erősítést kínál. Nagy sebességű teljesítményt nyújt 12 GHz-es és 18 GHz-es sávszélességgel, és +5 V tápellátásról gondoskodik.
Ez a modul kompatibilis a szabványos egymódusú 9/125 μm-es szállal, és 50 ohmos impedanciájú SMA csatlakozóval rendelkezik.
Az LK-AMPD-S hermetikusan zárt a környezetvédelem érdekében, és könnyű kialakítású, tömege kevesebb, mint 23 gramm. Megfelel a veszélyes anyagok korlátozásáról szóló 2.0-s RoHS-irányelvnek, amely biztosítja a környezeti fenntarthatóságot és a szigorú biztonsági előírások betartását.
Műszaki Adatok
| Tipikus és abszolút maximális besorolás | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Sym. | Typ | Értékelés | Egység |
| Tárolási hőmérséklet-tartomány | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Működési hőmérséklet tartomány | TC | 25 | -40 ～ +85 | ℃ |
| Előfeszített feszültség | VR | +5 | +5 ～ +9 | V |
| Optikai bemeneti teljesítmény | tű | 0 | +10 | dBm |
| Kiégett optikai teljesítmény | PB | - | +13 | dBm |
| Ólom forrasztási hőmérséklete | Tp | 280 (10 mp) | 330 (10 mp) | ℃ |
| Elektromos/optikai jellemzők (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Vizsgált paraméter | szim | Vizsgálati körülmények | Paraméterértékek | Egység | ||
| Hullámhossz-tartomány | λ | - | 1000 - 1650 | nm | ||
| Frekvenciatartomány | - | - | X - Band | Ku - Band | - | |
| Kis jel sávszélesség | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 0 ～ 8 | GHz | |
| Érzékenység | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitúdó laposság | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Telítettség optikai teljesítmény | Ps | VR =+ 5 V, λ = 1550 nm AC modulált |
10 | dBm | ||
| RF jelerősítés (tipikus) | G | - | 15 ± 1 | dB | ||
| Telítettség RF kimeneti teljesítmény | Pki | - | +3 | dBm | ||
| Kimeneti VSWR | VSWR | - | ≤ 2 | - | ||
| Kimeneti impedancia | RL | - | 50 | Ω | ||
● Tipikus válaszgörbék

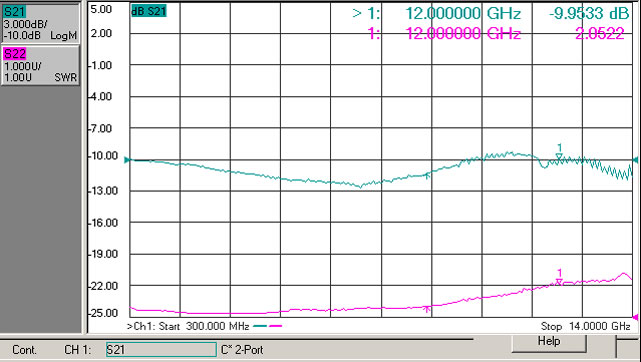

（ ábra. 1 X - sávos fotodetektor frekvenciaválasz)
（ ábra. 2 Ku-sávos fotodetektor frekvenciaválasz)
●Méretek és csapok ( mértékegysége: mm [ hüvelyk] )
RF csatlakozó: SMA
●rendelési információ
1. lap:
| Kód | RF jelerősítés | Megjegyzés |
| S | 15 dB | Tipikus és középső frekvencia |
2. lap:
| Kód | Analóg sávszélesség |
| X | 0 ～ 3 GHz |
| Ku | 0 ～ 8 GHz |
3. lap:
| Kód | Csatlakozó típusa | Megjegyzés |
| N | Nincs csatlakozó | Egymódusú 9 / 125 μm szálas copf |
| A | FC / APC | |
| P | FC / PC |
● Óvintézkedések
A szál hajlítási sugára legalább 20 mm a szál sérülésének elkerülése érdekében.
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatja az optoáramkörhöz.
A megfelelő ESD-védelem szükséges a tárolás, a szállítás és a használat során.
Minden szabványos fotodetektorunk modulokká alakítható!
Alkalmazási területek
Radar információfeldolgozás
Elektronikai hadviselés
Antenna mérése
Száloptikai kommunikáció
Biztonság és felügyelet
