LK-D-SS-18-T sorozatú optikai késleltetési vonal és optikai szimulátor
- Sávszélesség 18 GHz-ig
- Nagy dinamikus tartomány
- Széles hőmérsékleti alkalmazás
- Alacsony amplitúdójú válasz
- Testreszabott időkésések
termékleírás
A Microwave-Photonics élvonalbeli technológiáját kihasználva az LK-D-SS-18-T sorozatú optikai késleltetési vonal és optikai szimulátor páratlan teljesítményt kínál számos alkalmazásban, beleértve a radartesztet, jelfeldolgozást, fázissoros antennaműveleteket, antennát. szimuláció és fáziszaj elemzés. Ezt a fejlett rendszert úgy tervezték, hogy zökkenőmentesen működjön a teljes S/C/X/Ku frekvenciasávban, minimális beillesztési veszteséggel, kiterjedt dinamikatartománnyal, robusztus elektromágneses leválasztással és az észrevehetetlen hármas átmenő jelek kezelésére.
Műszaki Adatok
Elektromos / optikai jellemzők
| Vizsgált paraméter | Paraméterértékek | Egység | Megjegyzés | ||
| Min | Tipikus | max | |||
| Frekvenciatartomány | 2 | - | 18 | GHz | |
| Amplitúdó laposság | - | ± 2 | ± 2.5 | dB | |
| Késleltetés | 0.01 | - | 150 | us | Testreszabott |
| Késleltetési pontosság | -5‰ | - | +5‰ | - | |
| beiktatási csillapítás | 0 | 20 | 30 | dB | Testreszabott |
| Bemeneti VSWR | - | 1.8 | 2.2 | - | |
| Kimeneti VSWR | - | 1.8 | 2.2 | - | |
| Impedancia | - | 50 | - | Ω | |
| Bemenet 1 dB tömörítés | - | +13 | +17 | dBm | |
| Hamis jelelutasítási arány | 60 | - | - | dBc | |
| Zaj ábra | - | 50 | 60 | dB | 5us, 25℃ |
| Működtesse a hőmérsékletet | -55 | - | +85 | ℃ | Lásd: Rendelési információk |
| Tárolási hőmérséklet | -55 | - | +85 | ℃ | |
| Relatív késleltetés vs. hőmérséklet | - | - | 7 | ppm/℃ | |
| Behelyezési veszteség vs. hőmérséklet | - | 2 | 4 | % / ℃ | |
Csatlakozó leírása és tápegység
| tű | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Feszültség | NC | GND | + 12V | NC |
| Jelenlegi minősítés | - | - | 0.3 | - |
| Max Current | 1 |

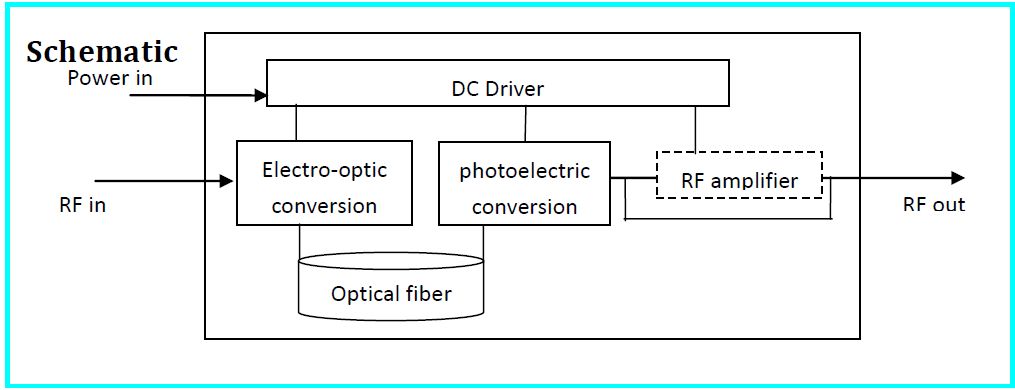

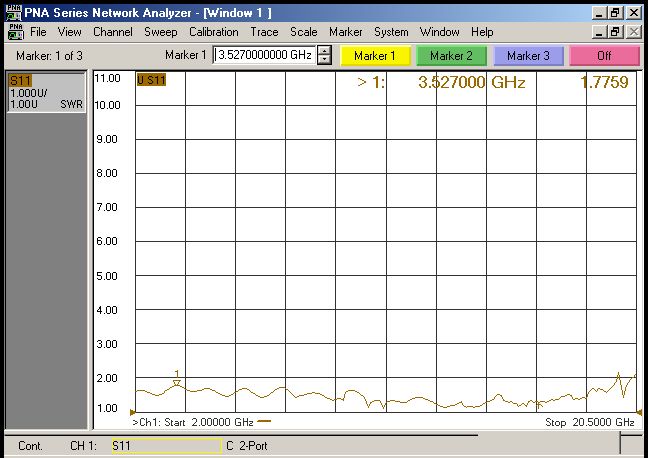

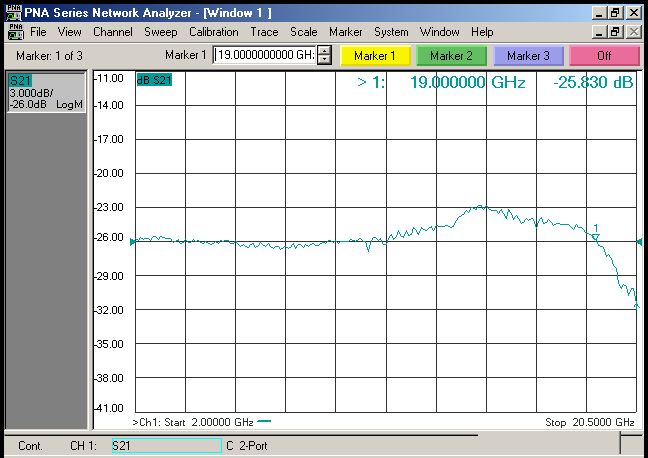

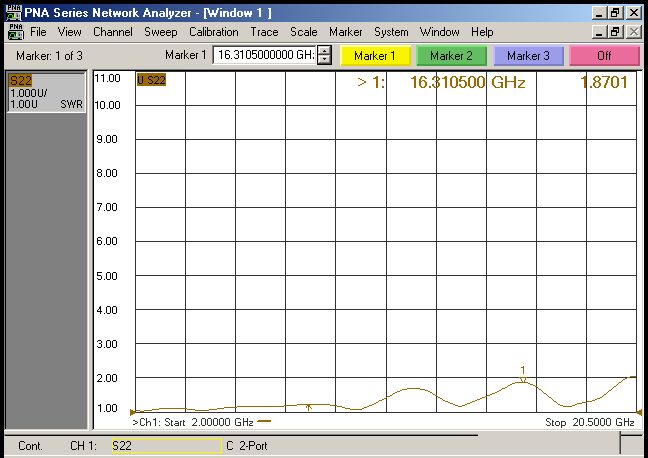

Tipikus válaszgörbék (25 ℃)

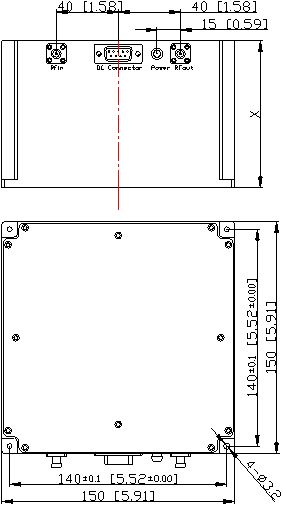

Méretek és csapok ( Mértékegység: mm [bh])
RF csatlakozó: SMA-K (testreszabott)
DC csatlakozó: DE-9PS (testreszabott)
| A termék típusa | LK-D-SS-18-TG | Megjegyzés | |||||
| Időkésleltetés (mi) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| A termék típusa | LK-D-SS-18-TP | Megjegyzés | |||||
| Időkésleltetés (mi) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakt |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
rendelési információ
| A termék típusa | Csomagok | Minőségi szintek | Működtesse a hőmérsékletet | Tárolási hőmérséklet |
| LK-D-SS-18-TGI | Standard | Ipari minőségű | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Közepes fokozatú | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Különleges fokozat | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompakt | Ipari minőségű | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Közepes fokozatú | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Különleges fokozat | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Alkalmazási területek
Radar tesztelés/kalibrálás
Jelfeldolgozás
Elektronikus háború
Fázisos antennasor
Antenna szimuláció
