LK-NYC10D DML DFB lézermodul
- DML DFB lézertechnológia
- ITU-szabvány DWDM hullámhossz
- Magas dinamikus tartomány
- Sávszélesség jobb, mint 10 GHz
- Kiváló hullámhossz-stabilitás
- Üzemi hőmérséklet (-40 ℃ ~ 70 ℃)
termékleírás
Az LK-NYC10D DML Laser Module egy fejlett optikai adó-vevő egység, amely aprólékosan össze van szerelve közvetlen modulált lézeres (DML) elosztott visszacsatolású (DFB) lézerrel, automatikus optikai teljesítményszabályozó áramkörrel, automatikus hőmérséklet-szabályozó áramkörrel, feszültségstabilizáló konverziós áramkörrel és egy ellenőrző jelző áramkör.
Ezt a nagy sebességű DML DFB lézert úgy tervezték, hogy az ITU szabvány szerinti sűrű hullámhosszosztásos multiplexelés (DWDM) hullámhossz-spektrumán belül működjön, biztosítva a nemzetközi távközlési protokolloknak való megfelelést. A modulációs sávszélesség meghaladja a 10 GHz-et, ami nagy sebességű adatátviteli képességet tesz lehetővé. A modul 5 mW-ot meghaladó kimeneti teljesítmény leadására képes, ami elengedhetetlen a jelintegritás megőrzéséhez a különböző hálózati infrastruktúrákban.
Az egyetlen pozitív tápegységről táplált LK-NYC10D sorozatú modul stabil működésre lett tervezve +7V és +36V közötti feszültségtartományban. Ezenkívül a modul funkcionális állapotjelző rendszerrel van felszerelve, amely valós idejű visszajelzést ad a tápellátás és az optikai teljesítmény normál állapotáról, növelve a rendszer megbízhatóságát és leegyszerűsítve a diagnosztikát.
Műszaki Adatok
Maximális abszolút értéke
| Vizsgált paraméter | Szimbólum | Min. | Típus | Max. | Egység |
| Tárolási hőmérséklet | TSTG | -55 | +25 | +85 | ℃ |
| Működési hőmérséklet | TC | -40 | +25 | +70 | ℃ |
| RF bemeneti teljesítmény1 | Pin | - | +10 | +20 | dBm |
| Feszültség | Vin | +7 | +12 | +36 | V |
(1) Folyamatos hullám (CW)
Optikai és elektromos specifikáció (TC = 22±3 ℃)
| Vizsgált paraméter | Szimbólum | Vizsgálati körülmények | Min. | Típus | Max. | Egység | Megjegyzés |
| Hullámhossz | λ | - | 1527.99 | - | 1563.05 | nm | ITU szabvány |
| Frekvencia (3 dB) | f3dB | S zenekar | 0.1 | - | 3.5 | GHz | - |
| C sáv | 0.1 | 8.5 | GHz | - | |||
| Optikai kimeneti teljesítmény | P | - | 5 | 10 | - | mW | - |
| Relatív intenzitású zaj | Rajna | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| Bemenet 1 dB tömörítés | - | - | +13 | +15 | - | dBm | - |
Tápegység (TC = 22±3 ℃)
| Vizsgált paraméter | Min. | Típus | Max. | Egység |
| Feszültség | +7 | +12 | +36 | V |
| Jelenlegi(2) | 0.07 | 0.1 | 1 | A |
(2) Vizsgálati feltétel: Vin=+12V.
● Tipikus adatok

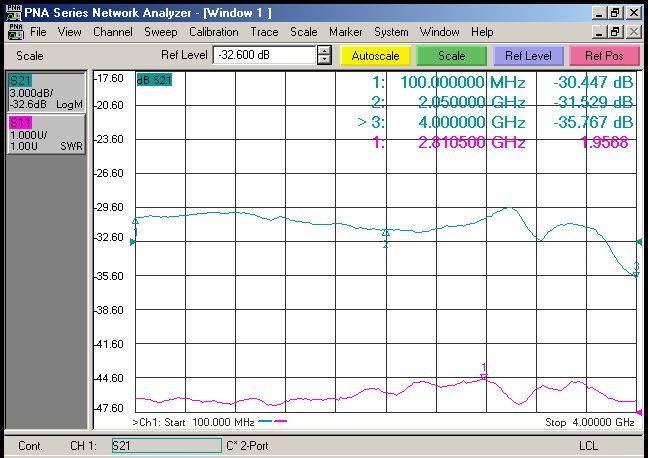

1. ábra LK-NYC10D-S DML DFB lézeres tipikus frekvencia görbe

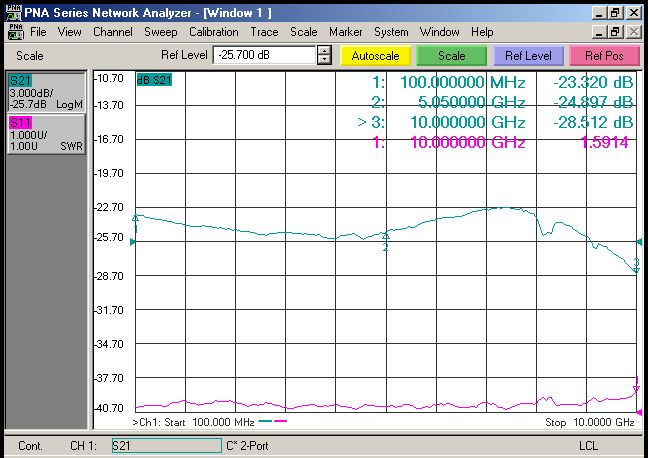

2. ábra LK-NYC10D-C DML DFB lézeres tipikus frekvencia görbe
● Tipikus spektrális görbe
3. ábra LK-NYC10D DML DFB Laser Tipikus spektrum görbe
● Méretegység: mm [hüvelyk]
4. ábra LK-NYC10D DML DBF lézermodul mérete
RF csatlakozó: SMA
Tápcsatlakozó: J30J-9-ZKP
● Rendelési információ
1. lap:
| Modell | Tipikus hullámhossz |
| S | 0.1 ～ 3.5 GHz |
| C | 0.1 ～ 8.5 GHz |
Sheet 2
| NO. | Frekvencia (THz) | Hullámhossz (nm) | NO. | Frekvencia (THz) | Hullámhossz (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
3. lap:
| Modell | Connector | Megjegyzés |
| N | Nem | Karima |
| A | FC / APC | Szabványos 9/125μm SM Fiber |
| P | FC / PC | Szabványos 9/125μm SM Fiber |
Alkalmazási területek
Antenna távvezérlés
Mobil és PCS hálózatok
Analóg RF linkek átvitele
Követés, telemetria és vezérlés
Szélessávú vezeték nélküli kommunikáció
DWDM rendszer
Vezeték nélküli backhaul
