LK-NY15D 1550nm mikrohullámú DFB lézermodul
- Közvetlen modulációs képesség
- Magas dinamikus tartomány
- 18 GHz sávszélesség
- Alacsony küszöbáram
- Nagy kimeneti teljesítmény
- 7 tűs pillangós csomag SMA csatlakozóval
- Üzemi ház hőmérséklet: -40-70 ℃
- Fokozott megbízhatóság
termékleírás
Az LK-NY15D lézer egy nagy teljesítményű, közvetlenül modulált elosztott visszacsatolású (DFB) lézer, amelyet szélessávú lineáris száloptikai kommunikációra terveztek. A koaxiális kábelrendszerek kiváló helyettesítőjeként szolgál 12 GHz-es vagy 18 GHz-es jelek továbbításakor.
Az LK-NY15D növeli a mikrohullámú kommunikációs hálózatok megbízhatóságát azáltal, hogy az RF jeleket érintetlen formájukban továbbítja, ami viszont jelentősen javítja a jelminőséget az olyan alkalmazások spektrumában, mint az antenna távvezérlés, telemetria, időzítés és referenciajelek elosztása, valamint mérés és késleltetés. vonalak.
Ez a lézersorozat integrált optikai leválasztót, termoelektromos hűtőt (TEC), termisztort, lézerdióda chipet és monitor fotodiódát tartalmaz, amelyek mindegyike egy robusztus 7 tűs pillangós csomagban van lezárva a hermetikus védelem és az optimális teljesítmény biztosítása érdekében.
Műszaki Adatok
| Maximális abszolút értéke | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Szimbólum | Min. | Max. | Egység |
| Lézerdióda előremenő áram | If | - | 120 | mA |
| Lézerdióda fordított feszültség | V | - | 1 | V |
| Elülső erő | Pf | - | 20 | dBm |
| PD fordított feszültség | V | - | 15 | V |
| Forward áram (PD) | Im | - | 2 | mA |
| Működési hőmérséklet | To | -40 | +70 | ° C |
| Tárolási hőmérséklet | Ts | -55 | +85 | ° C |
| Tárolási relatív páratartalom | Sr | - | 85 | % |
| Optikai és elektromos specifikáció (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Vizsgált paraméter | Szimbólum | Vizsgálati körülmények | Min | Typ | max | Egységek | Megjegyzések |
| Hullámhossz | λ | IF = IOP, T = TOP | - | 1550 | - | nm | |
| Frekvencia | - | X opció | 0.1 | - | 12 | GHz | - |
| Ku opció | 1 | - | 18 | ||||
| Optikai kimeneti teljesítmény | P | IF=Iop | - | 10 | - | mW | 1 |
| Téráram | Ith | λ=1550 nm | - | - | 10 | mA | - |
| Működési áram | Iop | λ=1550 nm | - | 55 | 100 | mA | - |
| Működési feszültség | Vop | λ=1550 nm | - | 1.5 | 2.5 | V | - |
| Lejtési hatékonyság | SE | - | 0.2 | - | - | W / A | - |
| Oldalsó üzemmód elnyomási arány | SMSR | λ=1550 nm, IF=Iop | 30 | - | - | dB | - |
| Ratív intenzitású zaj | RIN | - | -150 | -130 | dB / Hz | - | |
| Sávszélesség (-3dB, I=60mA) | S21 | X opció | - | 12 | - | GHz | - |
| Ku opció | - | 18 | - | ||||
| Vissza veszteség | VSWR | X opció | - | - | 2 | dB | - |
| Ku opció | - | - | 2.2 | ||||
| Bemenet 1 dB tömörítés | - | 15 | - | - | dBm | - | |
| Termisztor ellenállás | Rth | 25 °C-on | - | 10 | - | Kohm | - |
| TEC áram | It | - | - | - | 1.2 | A | 2 |
| TEC feszültség | Vt | - | - | 2.5 | V | 2 | |
| Kapacitás (PD) | Ct | - | - | 20 | pF | - | |
| Monitoring áram | Im | - | 0.10 | - | 2.0 | mA | - |
| Sötétáram (PD) | Id | - | - | 50 | nA | - | |
Megjegyzések:Minden lézerchip olyan ostyából származik, amelyet reprezentatív számú eszközzel tanúsítottak, amelyeknek elfogadható beégési hozamot kell elérniük.
1. Lézer hőmérséklet beállítása 25 ℃, előfeszítési áram 55 mA
2. Működési hőmérséklet -40 ~ 70 ℃
● Tipikus adatok
(λ = 1550 nm, TC = 25 ℃)

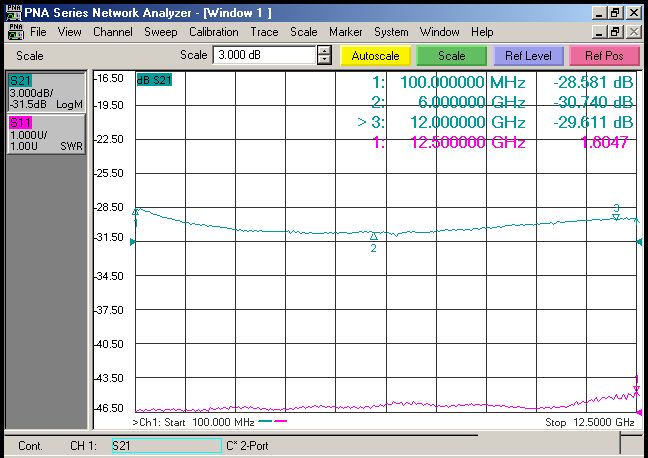

(1. ábra X-sáv S11 és S22 adatok)

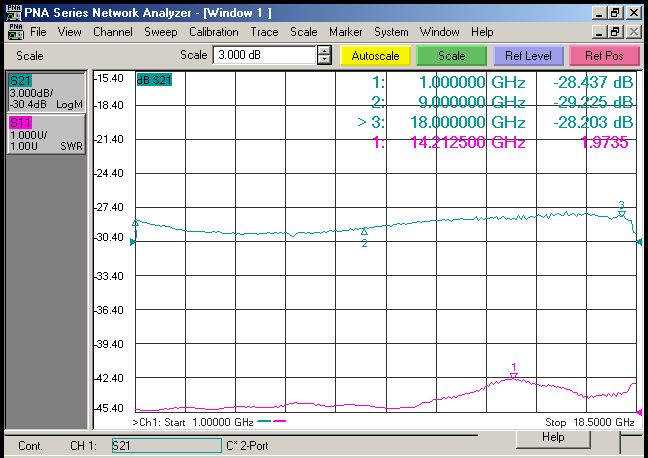

(2. ábra Ku-sáv S11 és S22 adatok)

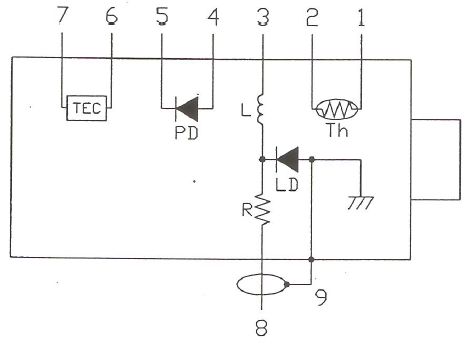

● Elektromos kapcsolási rajz
| Ólom# | Funkció |
| 1 | Thermistor |
| 2 | Thermistor |
| 3 | LD (elfogultság) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | hűtő- |
| 8 | LD-(RF) |
| 9 | Földszint |

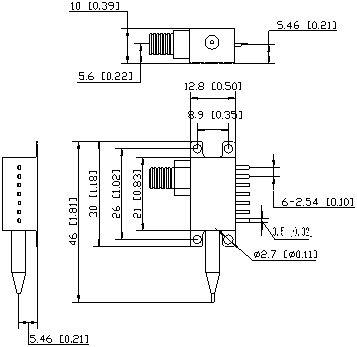

● Vázlatok (Mértékegysége: mm [hüvelyk])
RF csatlakozó: SMA
● Rendelési információk
1. lap:
| Kód | Tipikus hullámhossz |
| 15 | 1550nm-es 7PIN pillangócsomag |
2. lap:
| Kód | Analóg sávszélesség |
| X | 0.1 ～ 12 GHz |
| Ku | 1-18 GHz |
3. lap:
| Kód | Csatlakozó típusa | Megjegyzés |
| A | FC / APC | Egymódusú, 9 / 125 μm-es szálas pigtail, 0.9 mm, 1 m hosszú |
| S | SC / APC | |
| N | Nincs csatlakozó |
● Óvintézkedések
A szálak hajlítási sugára legalább 20 mm a szál sérülésének elkerülése érdekében.
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatná az optoáramkörhöz.
A megfelelő ESD védelem szükséges a tárolás, szállítás és használat során.
Alkalmazási területek
Nagy sebességű adatkommunikáció
Antenna távvezérlés
Mobil és PCS hálózatok
Analóg RF linkek átvitele
Katonai kommunikáció
Követés, telemetria és vezérlés
Telemetriai rendszerek
Katonai és védelmi rendszerek
