LK-HSPD nagy sebességű InGaAs fotodetektor
- Széles sávszélesség, nagy sebesség
- Beépített Bias-T
- DC csatolva
- Hermetikusan zárt, SMA csatlakozó
- Alacsony sötétáram, magas jel-zaj arány.
- Kis formafaktor.
termékleírás
Az LK-HSPD nagy sebességű érzékelő modult úgy tervezték, hogy mind a digitális, mind az analóg felhasználást szolgálja. Ez a modul InGaAs PIN fotodiódával van felszerelve, amelynek válaszhullámhossza 1250 és 1650 nm között van, valamint az alapvető illesztő elektronikával.
Az LK-HSPD 8 GHz-es, 12 GHz-es, 18 GHz-es, 22 GHz-es és 30 GHz-es sávszélességek szállítására képes. A modul működése az adott modelltől függően +3.3V vagy +5V tápellátáson alapul. Úgy tervezték, hogy szabványos, 9/125 μm-es egymódusú szállal működjön. Az RF kimenet SMA-kompatibilis csatlakozóval vagy 2.92 mm-es csatlakozóval rendelkezik, mindkettő 50 ohmos impedanciával.
Az LK-HSPD hermetikusan zárt, hogy megvédje a környezeti tényezőktől, ezáltal növelve a tartósságát és megbízhatóságát. Könnyű, 15 grammnál kisebb tömegű kialakítással büszkélkedhet, ami ideális olyan alkalmazásokhoz, ahol a súly kritikus tényező. A modul a Veszélyes Anyagok korlátozásáról szóló (RoHS) 2.0-s direktíva szerint tanúsított, megerősítve, hogy megfelel a szigorú környezetvédelmi és biztonsági előírásoknak.
Műszaki Adatok
| Tipikus és abszolút maximális besorolás | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Sym. | Typ | Értékelés | Egység |
| Tárolási hőmérséklet-tartomány | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Működési hőmérséklet tartomány | TC | 25 | -40 ～ +85 | ℃ |
| Előfeszített feszültség | VR | 3.3 vagy 5 | 2.8 ～ 5.25 | V |
| Optikai bemeneti teljesítmény | tű | +3 | +10 | dBm |
| Kiégett optikai teljesítmény | PB | - | +13 | dBm |
| Ólom forrasztási hőmérséklete | Tp | 280 (10 mp) | 330 (10 mp) | ℃ |
| Elektromos / optikai jellemzők ( TC = 22 ± 3 ℃ ) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Vizsgált paraméter | szim | Vizsgálati körülmények | Paraméterértékek | Egység | ||||||
| Hullámhossz-tartomány | λ | - | 1000 1650 ~ | nm | ||||||
| Frekvenciatartomány | - | - | C-sáv | X-Band | Ku-Band | Ku+-Zenekar | K+-Zenekar | PLUS | - | |
| Kis jel sávszélesség | f-3dB | TC= 22 ± 3℃ | 0.1 8 ~ | 0.3 12 ~ | 0.8 18 ~ | 2 22 ~ | 2 30 ~ | 0.3 18 ~ | GHz | |
| Érzékenység | Re | VR , Pin=1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Amplitúdó laposság | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Kimeneti VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Előfeszített feszültség | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| RF csatlakozó | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Telítettség optikai teljesítmény | Ps | VR , λ = 1550 nm AC modulált |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Sötét áram | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Telítettség RF kimeneti teljesítmény | Ajakbiggyesztés | - | -10 | dBm | ||||||
| Kimeneti impedancia | RL | - | 50 | Ω | ||||||

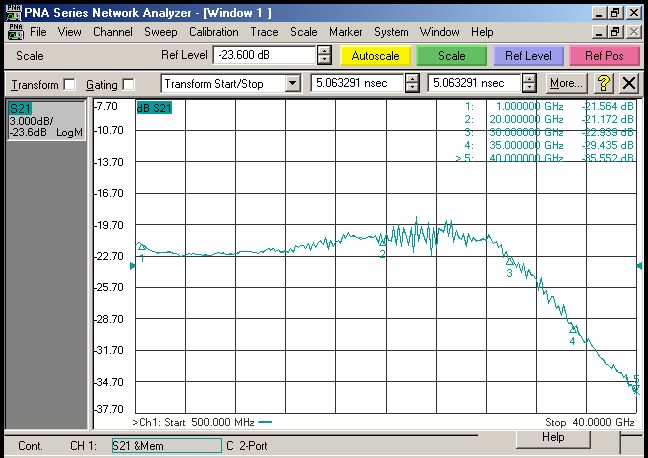

● Tipikus válaszgörbék
(VR , λ = 1550 nm , TC = 25 ºC , Pin = 0 dBm)
(1. ábra C-sáv fotodetektor frekvenciaválasz)
(2. ábra X-sáv fotodetektor frekvenciaválasz)
(3. ábra Ku-sáv fotodetektor frekvenciaválasz)
(4. ábra K+ - Sáv fotodetektor frekvenciaválasz)

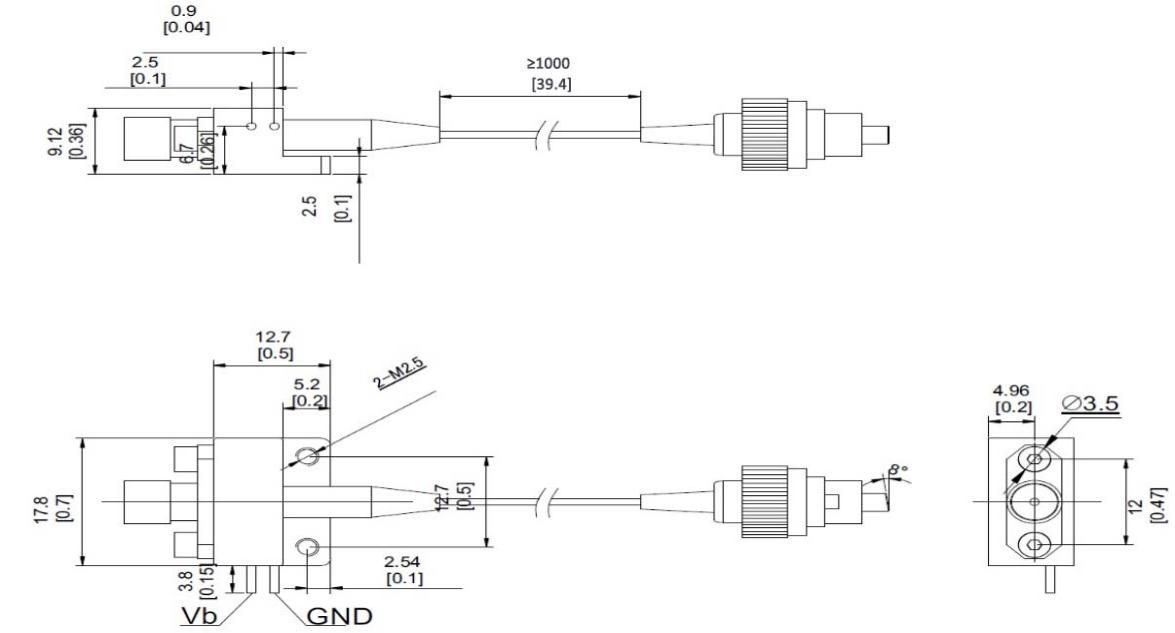

● Méret és tűk (mértékegység: mm[ hüvelyk])
RF csatlakozó: SMA vagy 2.92 mm
● Rendelési információk
1. lap:
| Kód | Analóg sávszélesség |
| C | 0.1 ～ 8 GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2-22 GHz |
| K+ | 2-30 GHz |
| Plusz | 0.3 ～ 18 GHz |
2. lap:
| Kód | Csatlakozó típusa | Megjegyzés |
| N | Nincs csatlakozó | Egymódusú 9/125 μm-es szálas pigtail |
| A | FC / APC | |
| P | FC / PC |
● Óvintézkedések
A szál hajlítási sugára legalább 20 mm a szál sérülésének elkerülése érdekében.
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatja az optoáramkörhöz.
A megfelelő ESD-védelem szükséges a tárolás, a szállítás és a használat során.
Minden szabványos fotodetektorunk modulokká alakítható!
Alkalmazási területek
Optikai szálas kommunikáció
Radar információfeldolgozás
Elektronikai hadviselés
Nagy sebességű jelvizsgálat és mérés
Biztonság és felügyelet
