LK-HPPD-Ku nagy teljesítményű InGaAs kiegyensúlyozott fotodetektor
- Széles sávszélesség
- Beépített Bias-T
- DC csatolva
- Hermetikusan zárt, SMA csatlakozó
- Alacsony sötétáram, magas jel-zaj arány.
- Kis formafaktor.
termékleírás
A nagy sebességű kiegyensúlyozott fotodetektor (HPPD-Ku) egy precíziós optoelektronikai eszköz, amelyet digitális és analóg alkalmazásokhoz szabtak. Ez a modul egy InGaAs PIN-kódos fotodiódát tartalmaz 1250 és 1650 nanométer közötti spektrális választartománnyal, beleértve a szükséges illesztő elektronikát a jel integritásának és teljesítményének biztosításához.
Az LK-HPPD-Ku 18 gigahertzes sávszélesség szállítására képes, így alkalmas nagy sebességű adatátviteli alkalmazásokra. +5 V-os tápegységgel működik, a stabilitás és a hatékonyság szabványos tápellátási követelményeihez igazodva. A modul kompatibilis a szabványos egymódusú, 9/125 mikrométeres optikai szálakkal, biztosítva a zökkenőmentes integrációt a meglévő üvegszálas infrastruktúrával. A rádiófrekvenciás (RF) kimeneti port egy SMA-kompatibilis csatlakozóval van felszerelve, amely 50 ohmos impedanciával rendelkezik, ami megkönnyíti az optimális jelátvitelt és minimalizálja a jelveszteséget.
Műszaki Adatok
| Tipikus és abszolút maximális besorolás | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Sym. | Typ | Értékelés | Egység |
| Tárolási hőmérséklet-tartomány | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Működési hőmérséklet tartomány | TC | 25 | -40 ～ +85 | ℃ |
| Előfeszített feszültség | VR | +5 | +5 ～ +9 | V |
| Optikai bemeneti teljesítmény | tű | +10 | +17 | dBm |
| Kiégett optikai teljesítmény | PB | - | +20 | dBm |
| Ólom forrasztási hőmérséklete | Tp | 280 (10 mp) | 330 (10 mp) | ℃ |
| Elektromos/optikai jellemzők (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Vizsgált paraméter | szim | Vizsgálati körülmények | Paraméterértékek | Egység | |
| Hullámhossz-tartomány | λ | - | 1000 - 1650 | nm | |
| Frekvenciatartomány | - | - | Ku - Band | - | |
| Kis jel sávszélesség | f-3dB | TC = 22 ± 3℃ | 0.8 - 18 | GHz | |
| Érzékenység | Re | VR , Pin =1mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Amplitúdó laposság | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Telítettség optikai teljesítmény | Ps | VR , λ = 1550 nm AC modulált |
+17 | dBm | |
| Sötét áram | Id | VR | ≤ 10 | nA | |
| Telítettség RF kimeneti teljesítmény | Pki | - | -10 | dBm | |
| Kimeneti impedancia | RL | - | 50 | Ω | |
● Tipikus válaszgörbék
(VR, λ = 1550 nm, TC = 25 ºC, Pin = 0 dBm)

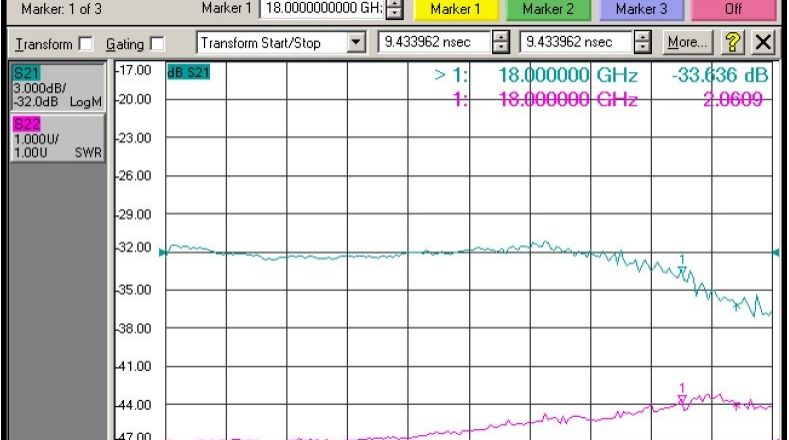

(Ku-sáv fotodetektor frekvencia válasz)
● Méret és csapok ( mértékegysége: mm [hüvelyk] )
●rendelési információ
1. lap:
| Kód | Analóg sávszélesség |
| KU | 0.8 ～ 18 GHz |
2. lap:
| Kód | Csatlakozó típusa | Megjegyzés |
| N | Nincs csatlakozó | Egymódusú 9 / 125 μm szálas copf |
| A | FC / APC | |
| P | FC / PC |
● Óvintézkedések
A szálak hajlítási sugára legalább 20 mm a szál sérülésének elkerülése érdekében.
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatná az optoáramkörhöz.
A megfelelő ESD védelem szükséges a tárolás, szállítás és használat során.
Minden szabványos fotodetektorunk modulokká alakítható!
Alkalmazási területek
Optikai szálas kommunikáció
Radar információfeldolgozás
Elektronikai hadviselés
Nagy sebességű jelvizsgálat és mérés
Biztonság és felügyelet
