LK-MAMPD-4 többcsatornás nagy sebességű erősített mikrohullámú fotodetektor
- Nagy sebesség, széles sávszélesség
- Beépített Bias-T
- O/E hibrid integrált
- Magas erősítés, alacsony zajszint, szélessáv
- Hermetikusan zárt, SMA csatlakozó
- Alacsony sötétáram, magas jel-zaj arány.
- Kis formafaktor.
termékleírás
Az LK-MAMPD-4 egy korszerű optoelektronikai hibrid rendszer, amely szélessávú indium-gallium-arzenid (InGaAs) fotodiódát és alacsony zajszintű erősítőt integrál. Ezt a fotodiódát 1000 és 1650 nanométer közötti spektrális válaszhullámhossz-tartomány jellemzi. A rendszeren belüli alacsony zajszintű erősítő 15 decibeles rádiófrekvenciás (RF) erősítést kínál, amely biztosítja a jel integritását és erősítését.
Az LK-MAMPD-4 12 gigahertz és 18 gigahertz sávszélességet képes biztosítani, kielégítve számos nagy sebességű kommunikációs és észlelési követelményt. A modult úgy tervezték, hogy +5 V-os tápfeszültségen működjön, ami sok elektronikus rendszerben szabványos. Kompatibilis a szabványos egymódusú 9/125 mikrométeres optikai szálakkal, biztosítva a zökkenőmentes integrációt a meglévő száloptikai hálózatokkal. Az RF kimeneti port SMP-kompatibilis csatlakozóval rendelkezik, amely impedanciával 50 ohmra van igazítva az optimális jelátvitel és a minimális jelveszteség érdekében.
Az LK-MAMPD-4 hermetikus tömítési eljárással készült, amely robusztus védelmet nyújt a környezeti tényezőkkel szemben, növelve a tartósságát és megbízhatóságát. Kompakt alaktényezővel rendelkezik, súlya kevesebb, mint 62 gramm, ami előnyös olyan alkalmazásoknál, ahol a súly is szempont. A modul tanúsítvánnyal rendelkezik, hogy megfelel a veszélyes anyagok korlátozásáról szóló (RoHS) 2.0-s irányelvnek, ami megerősíti, hogy megfelel a szigorú környezetvédelmi és biztonsági előírásoknak.
Műszaki Adatok
| Tipikus és abszolút maximális besorolás | ||||
|---|---|---|---|---|
| Vizsgált paraméter | Sym. | Typ | Értékelés | Egység |
| Tárolási hőmérséklet-tartomány | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Működési hőmérséklet tartomány | TC | 25 | -40 ～ +85 | ℃ |
| Előfeszített feszültség | VR | +5 | +5 ～ +9 | V |
| Optikai bemeneti teljesítmény | tű | 0 | +10 | dBm |
| Kiégett optikai teljesítmény | PB | - | +13 | dBm |
| Ólom forrasztási hőmérséklete | Tp | 280 (10 mp) | 330 (10 mp) | ℃ |
| Elektromos/optikai jellemzők (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Vizsgált paraméter | szim | Vizsgálati körülmények | Paraméterértékek | Egység | ||
| Hullámhossz-tartomány | λ | - | 1000 - 1650 | nm | ||
| Frekvenciatartomány | - | - | X - Band | Ku - Band | - | |
| Kis jel sávszélesség | f-3dB | TC = 22 ± 3℃ | 0.3 - 12 | 2 - 18 | GHz | |
| Érzékenység | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitúdó laposság | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Telítettség optikai teljesítmény | Ps | VR =+ 5 V, λ = 1550 nm AC modulált |
10 | dBm | ||
| RF jelerősítés (tipikus) | G | - | 15 ± 1 | dB | ||
| Telítettség RF kimeneti teljesítmény | Pki | - | +3 | dBm | ||
| Kimeneti VSWR | VSWR | - | ≤ 2 | - | ||
| Kimeneti impedancia | RL | - | 50 | Ω | ||
● Tipikus válaszgörbék

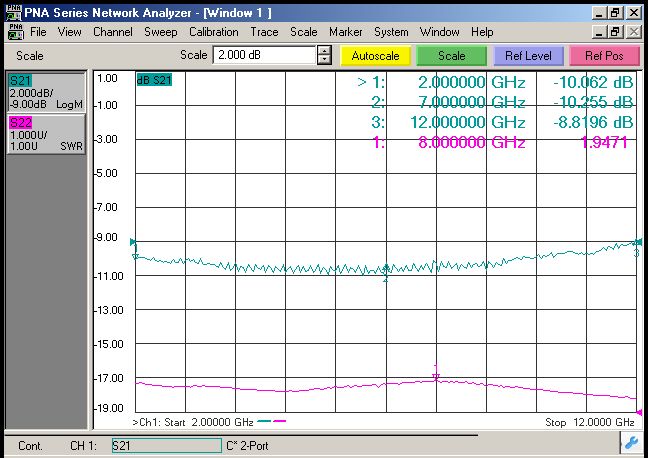

(1. ábra X – Sáv fotodetektor frekvenciaválasz)
(2. ábra Ku – Sáv fotodetektor frekvenciaválasz)

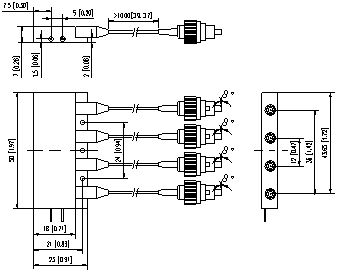

● Méret és csapok ( mértékegysége: mm [hüvelyk] )
RF csatlakozó: SMP
● Rendelési információk
1. lap:
| Kód | Analóg sávszélesség |
| X | 0.2 ～ 12 GHz |
| Ku | 2 ～ 18 GHz |
2. lap:
| Kód | Csatlakozó típusa | Megjegyzés |
| N | Nincs csatlakozó | Egymódusú 9 / 125 μm szálas copf |
| A | FC / APC | |
| P | FC / PC |
● Óvintézkedések
A szálak hajlítási sugára legalább 20 mm a szál sérülésének elkerülése érdekében.
Győződjön meg arról, hogy a szálcsatlakozó felület tiszta, mielőtt csatlakoztatná az optoáramkörhöz.
A megfelelő ESD védelem szükséges a tárolás, szállítás és használat során.
Minden szabványos fotodetektorunk modulokká alakítható!
Alkalmazási területek
Radar információfeldolgozás
Elektronikai hadviselés
Antenna mérése
Száloptikai kommunikáció
Biztonság és felügyelet
